UF-(STD、FM、FB)型系列單機袋式除塵器概述：

　　單機袋式除塵器(Un1-Filter)系引進美國富樂(Fuller)公司，具有新世紀技術水平的小型袋式收塵器。這種小型單機袋式收塵器與國內其他單機相比，經濟實用、結構簡單緊湊、安裝容易、維護方便(內濾式)，主要用于各種庫頂，庫底、倉頂及各種輸送設備等排放揚塵點的收塵，在多機組合時，又可用小型磨機，破碎機等連續工作線上作為收塵設備。該機組采用滌綸編制布制組合袋(Polyester Wouen)，入口溫度<120℃，在入口濃度100g/Nm3出口排放濃度<100mg/Nm3，如有 殊用途的地方，也可提供不銹鋼制成鋁制結構， 耐溫濾料的單機袋式收塵器。

　　UF-(STD、FM、FB)型系列單機袋式除塵器的構造：

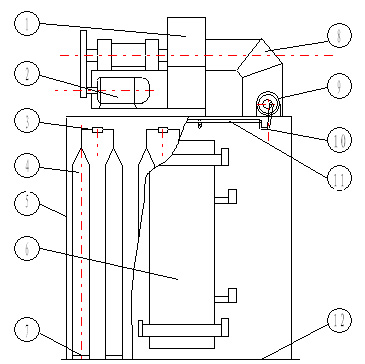

　　基本結構由圖1所示，它主要由以下部分組成：

　　(1)箱體：包括⑤殼體④濾袋⑥檢修門⑦濾袋套箍，花板，箱體設計耐壓2500Pa;

　　(2)出風系統包括：①風機②風機配用電機及傳動;

　　(3)搖動機構包括：⑨搖動用減速電機⑩曲桿，搖動連桿③搖動軸(或稱濾袋懸掛軸);

　　(4)進氣和排灰部分：可分為三種，如圖2所示，①UF(FM)型如圖所示，下部為敞開式，清灰時粉塵直接從花板卸出進入庫、倉等。花板法蘭直接座在庫、倉排氣口，排氣直接通過花板孔，進入濾袋。②UF(STD)可下接灰斗，主要用庫底及輸送設備的揚塵點。③UF(FB)型帶有儲灰箱，主要用于濃度不高的通風口氣體凈化。

　　UF-(STD、FM、FB)型系列單機袋式除塵器工作原理：

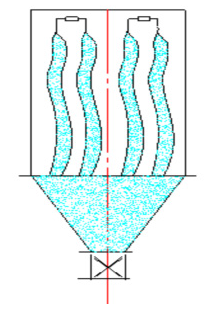

　　含塵氣體由進氣口進入灰斗或儲灰箱，通過花板孔或直接通過花板孔三種方式進入濾袋。如圖2a、b、c所示，含塵氣體透過濾袋變?yōu)閮魵?，進入箱體，再經箱體上部排氣口，由風機排走。粉塵積附在濾袋的內，且不斷增加，使袋收塵器的阻力不斷上升。當阻力上升到1500—2000Pa時為了使袋收塵器繼續工作，需定期清除濾袋上的粉塵。具體清灰時，首先關閉頂上風機，搖動電機上偏心作用，帶動連桿，使搖動軸左右來回轉動，濾袋 呈波紋狀態，使粉塵掉下，卸出。清灰狀態如圖3所示。

　　待清灰完既停止抖動后，重新啟動風機，使收塵器重新開始工作，上述動作是通過控制儀來自動控制完成的。再運行中如果發現排氣口有大量粉塵逸出。即可能有破袋，需既是 換。由于箱體內是透過濾袋的干凈氣體，人們檢查換袋時可打開檢修門直接進入室內。

　　UF-(STD、FM、FB)型系列單機袋式除塵器型號圖號對照表：
